Semelab D2220UK射頻功率MOSFET
發布時間:2026-01-21 09:15:43 瀏覽:135

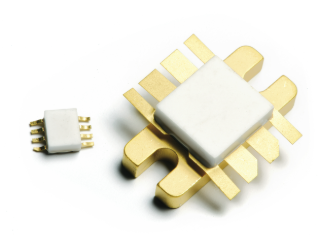

D2220UK 是由 Semelab(現為 TT Electronics) 生產的一款 射頻功率 MOSFET(金屬柵場效應晶體管),主要用于高頻放大器和射頻(RF)應用。

器件類型:N-溝道 MOSFET 射頻功率晶體管
最大漏源擊穿電壓 VDS :40 V
最大柵源電壓 VGS :±20 V
連續漏極電流 ID :4 A
最大功率耗散:~17.5 W
典型輸出功率:~5 W (測試環境)
工作頻率范圍:1 MHz ~ 1 GHz(典型 RF)
增益(最小):大約 10 dB
封裝形式:SO-8 表面貼裝
工作溫度:最多約 +150 °C(結溫)
RoHS 兼容:是,符合無鉛環保標準
應用場景
射頻放大器(RF PA)
通信基站前端增益網絡
高頻信號放大與匹配電路
無線電發射和接收系統
寬帶放大模塊設計
Semelab公司是一家專注于高可靠性半導體器件的制造商,提供功率半導體、RF MOSFET等產品,深圳市立維創展科技有限公司優勢提供Semelab產品線,歡迎咨詢了解。
