Nicomatic 1.27mm/1.0mm微型連接器公頭/母座/線纜組件
發布時間:2026-01-21 09:10:04 瀏覽:157

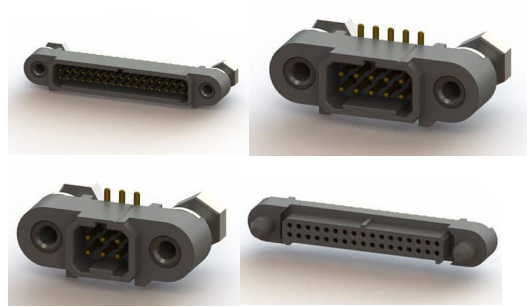

Nicomatic 1.27 mm 微型連接器系列專為高密度、小型化及高可靠性電子應用而設計,廣泛應用于航空航天、國防、醫療設備及工業電子領域。該系列支持多種針數、安裝方式及公母結構,可靈活適配板對板、線對板及線纜組件應用。

系列主要特性
觸點間距:1.27 mm
連接方式:板對板 / 線對板
結構形式:直式(Straight)
端子性別:公頭(Male) / 母頭(Female)
安裝方式:
SMT(表面貼裝)
THT / TRGH(通孔焊接)
高度選項:1 mm / 1.27 mm
針數范圍:6 / 8 / 10 / 20 / 34 / 50 Pins
可配附件:FFC / FPC 線纜、預制線束組件
型號參數說明(Model & Parameters)
公頭(Male)連接器
| 型號 | 針數 | 安裝方式 | 間距 |
| A211Y34V22 | 34 | 垂直插裝 | 1.27 mm |
| A211T10V22 | 10 | 貼片式(SMT) | 1.27 mm |
| A211Y50V22 | 50 | 垂直插裝 | 1.27 mm |
| A211T20V22 | 20 | 貼片式(SMT) | 1.27 mm |
| A211Y34VXX | 34 | 垂直插裝 | 1.27 mm |
| A211Y50VXX | 50 | 垂直插裝 | 1.27 mm |
| A211T50V22 | 50 | 貼片式(SMT) | 1.27 mm |
| A211Y10V22 | 10 | 垂直插裝 | 1.27 mm |
| A211Y09V22 | 9 | 垂直插裝 | 1 mm |
| A211T34V22 | 34 | 貼片式(SMT) | 1 mm |
| A211T08V22 | 8 | 貼片式(SMT) | 1 mm |
| A211Y20VXX | 20 | 垂直插裝 | 1 mm |
| A211Y09VXX | 9 | 垂直插裝 | 1 mm |
| A211Y20V22 | 20 | 垂直插裝 | 1 mm |
| A211Y10VXX | 10 | 垂直插裝 | 1 mm |
母頭(Female)連接器
| 型號 | 針數 | 安裝方式 | 間距 |
| A222Y10R | 10 | 垂直插裝 | 1.27 mm |
| A222Y60V16 | 60 | 垂直插裝 | 1.27 mm |
| A222Y08R | 8 | 垂直插裝 | 1.27 mm |
| A222Y20R | 20 | 垂直插裝 | 1 mm |
| A222Y50R | 50 | 垂直插裝 | 1.27 mm |
| A222T20V16 | 20 | 貼片式(SMT) | 1 mm |
| A222Y50V16 | 50 | 垂直插裝 | 1 mm |
| A222Y34V16 | 34 | 垂直插裝 | 1.27 mm |
| A222Y34R | 34 | 垂直插裝 | 1.27 mm |
| A222Y10V16 | 10 | 垂直插裝 | 1.27 mm |
| A222T34V16 | 34 | 貼片式(SMT) | 1 mm |
| A222T20V16 | 20 | 貼片式(SMT) | 1.27 mm |
| A222T08V16 | 8 | 貼片式(SMT) | 1.27 mm |
| A222T10V16 | 10 | 貼片式(SMT) | 1.27 mm |
| A222T50V16 | 50 | 貼片式(SMT) | 1.27 mm |
FFC / FPC 線纜及線束組件
| 型號 | 類型 | 針數 | 規格 | 備注 |
| 050P3120076-40408 | FPC | 10 | 0.5 mm / 3 英尺 | 柔性扁平電纜 |
| 050P3400076-40408 | FPC | 40 | 0.5 mm / 3 英尺 | 柔性扁平電纜 |
| 050P3200076-40408 | FPC | 20 | 0.5 mm / 3 英尺 | 柔性扁平電纜 |
| 100P3120076-510510 | FPC | 12 | 1 mm / 3 英尺 | 柔性扁平電纜 |
| HA222HB24V1F300 | 線纜組件 | 34 | 300 mm | AWG28,藍色 |
| HA222HB010V1F300 | 線纜組件 | 10 | 300 mm | AWG28,藍色 |
| HA222HB050V1F300 | 線纜組件 | 50 | 300 mm | AWG28,藍色 |
| HA222HB006V1F300 | 線纜組件 | 6 | 300 mm | AWG28,藍色 |
| HA222HB020V1F300 | 線纜組件 | 20 | 300 mm | AWG28,藍色 |
Nicomatic是一家全球領先的微型連接器、復雜電纜組件和子系統集成商,專注于為高科技領域的復雜電子系統提供定制化的互連解決方案。公司總部位于法國,產品廣泛應用于航空航天、醫療、工業自動化、汽車、能源和消費電子等多個行業,以其高可靠性、創新性和高性能的連接器產品而享有盛譽。深圳市立維創展科技有限公司優勢代理銷售Nicomatic連接器,更多型號及選型方案請咨詢客服。
