- 產品詳情

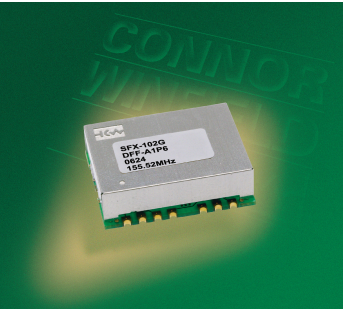

SFX-102G為電信應用提供高精度鎖相環頻率轉換。SFX-102G產品從本質上低抖動、電壓控制的晶體振蕩器產生LVPECL輸出。
SFX-102G非常適合用于線卡、業務終端卡和類似功能，為TDM、PDH、SONET和SDH網絡設備提供可靠的參考、鎖相、同步。SFX-102G提供抖動濾波，并將輸出信號同步到上級或?qū)Φ容斎雲⒖夹盘枴?/p>
SFX-102G包括鎖檢測告警輸出。鎖相環控制電壓通過470 kΩ電阻產生，可用于確定何時達到拉范圍限制。通過向Enable/Disable引腳斷言高信號，LVPECL輸出可以進入三態高阻抗?fàn)顟B(tài)，用于外部測試。
SFX-102G鎖定使用SELECT (A&B)線選擇的四個預先確定的輸入頻率中的任何一個。輸出可以是77.76 MHz到170 MHz之間的任何單個頻率。
SFX-102G是一個3.3伏的組件，通常會消耗75mA。SFX-102G設計用于要求溫度等級為-40°C - 85°C的應用。SFX-102G封裝的典型尺寸為1.0“x 0.80”x 0.285”(最大尺寸見圖2)。本產品符合ROHS標準。
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 電源電壓 | 頻率范圍 | 溫度范圍 | 水分含量 | 自由奔跑 | 滯留 | 關鍵詞 |
| SFX-102G 符合 RoHS 標準 | 線卡時序 | 定時模塊 | SM 25x20毫米 | 3.3 伏直流電 | 77.76 MHz 至 170MHz | 0 至 70°C | 2 | 不適用 | 不適用 | 頻率轉換器 |

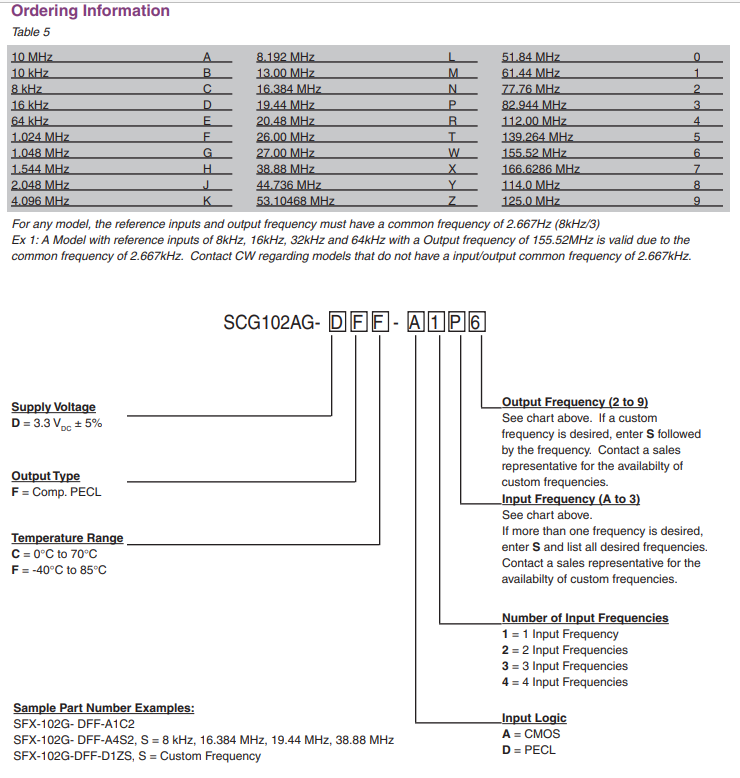

訂購信息：
應用:
Sonet / SDH / ATM
DWDM / FDM
DSL-PON互聯
前向糾錯
特性:
3.3V高精度鎖相環
?接受4個可選的1個，預先確定的輸入頻率
?77.76 MHz至170 MHz輸出頻率可用。
?抖動一代OC-192兼容
?1.0“x 0.80”x 0.285“，表面安裝
?符合ROHS標準
