Linear Integrated Systems SST4391 SOT-23 JFET N溝道40V可替代Siliconix

發布時間：2025-11-21 08:50:47     瀏覽：104

　　SST4391是Linear Integrated Systems公司生產的單N溝道JFET開關，可替代Siliconix的2NPNSST4391型號。具有低導通電阻(RON≤30Ω)、快速切換(ton≤15ns)等特性。

　　絕對最大額定值：存儲溫度-65°C至200°C(2N/PN封裝)、-65°C至150°C(PNWST封裝);結溫(2N)-55°C至180°C，(PNWST)-55°C至150°C;功率耗散(2N，Ta=25°C)1800mW，(PNWST)350mW;最大電流IDSS=50mA;最大電壓VDS=20V;柵極到源極電壓(2N/PN)-40V。

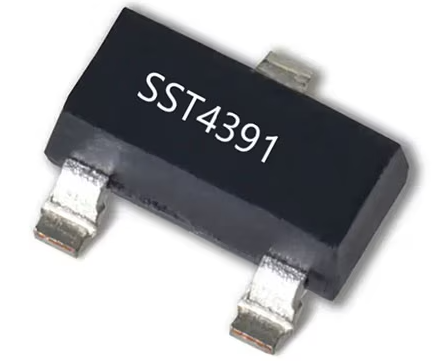

Linear Integrated Systems SST4391 SOT-23 JFET

　　靜態電學特性：包含柵源擊穿電壓、截止電壓、漏源正向電壓、導通電壓、飽和電流、柵極漏電流、工作電流等參數，不同型號和測試條件對應不同值。

　　動態電學特性：有正向跨導、輸出導納、漏源導通電阻、輸入電容、反向傳輸電容、等效輸入噪聲電壓等參數。

　　開關電學特性：開啟時間最小值2ns，最大值15ns(不同封裝和測試條件有差異);關閉時間最小值6ns，最大值50ns(不同封裝和測試條件有差異)。

　　開關電路特性：VGS(off)為-12V，RL為800Ω，Iss為12mA。

　　封裝：提供TO - 18(Three Lead)、TO - 92、SOT - 23等形式。

　　應用場景：適用于信號切換(如音頻信號處理系統)、電源管理(如電源路徑選擇)等對信號切換性能和一定溫度、功率承受能力有要求的電子電路設計。

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。
