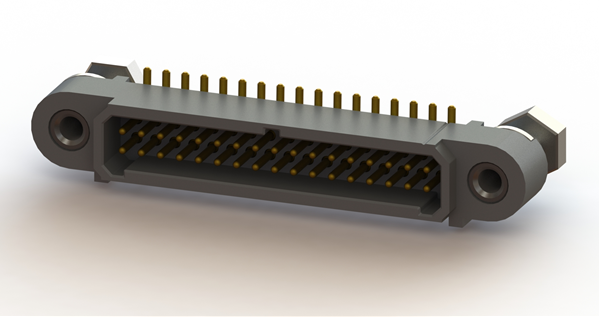

Nicomatic A221T34V22公頭連接器34位1MM
發布時間:2025-10-16 08:46:49 瀏覽:155
A221T34V22 是一款由 Nicomatic生產的連接器,屬于AMM 220系列,適用于SMT貼裝設計。

品牌:Nicomatic
系列:A221
封裝類型:表面貼裝
接觸數量:34
接觸尺寸:.025 in
接觸間距:2.54 mm
接觸材料:金(Gold)
接觸電阻:最大 20 mΩ
絕緣電阻:最小 500 MΩ
工作電壓:最高 30 V
工作溫度范圍:-55°C 至 +125°C
封裝:卷帶包裝(Reel)

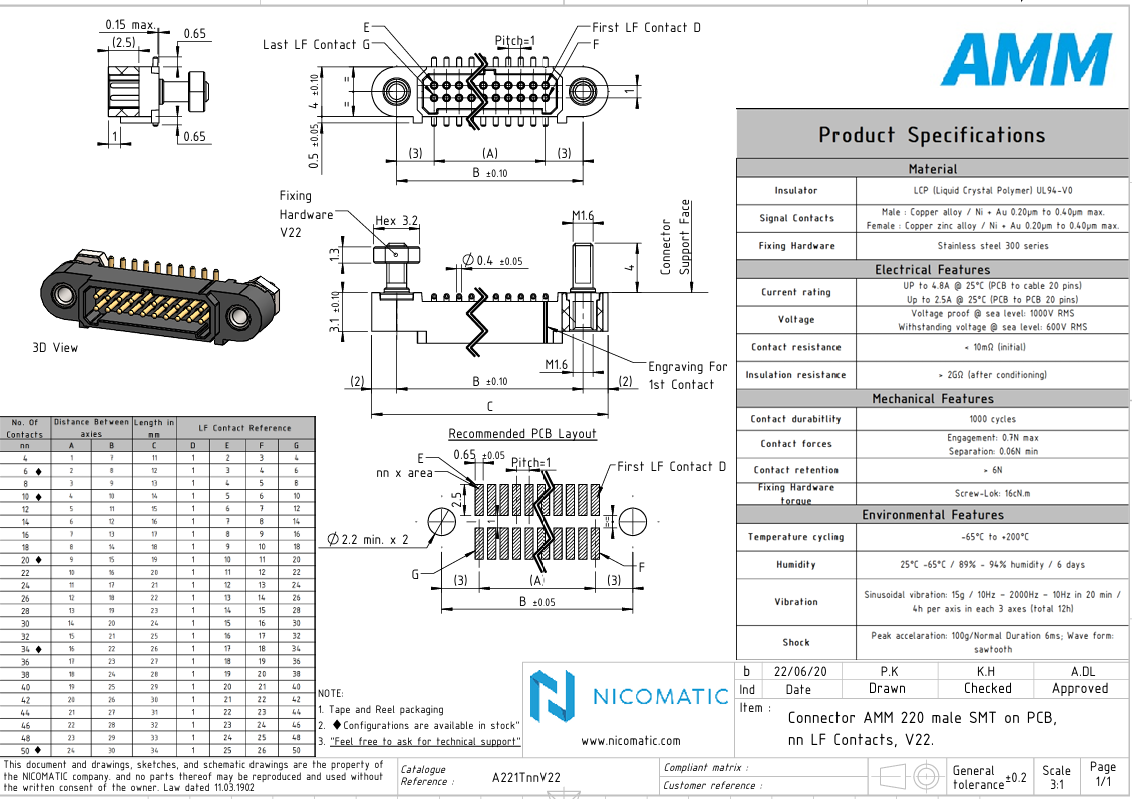

Nicomatic AMM 220系列電氣特性

Current rating(額定電流):
20 針 PCB 到 PCB 連接:最高 4.8A(25℃)
10 針 PCB 到 PCB 連接:最高 2.5A(25℃)
Voltage(電壓):
額定電壓:最高 250V RMS(海平面)
耐受電壓:600V RMS(海平面)
Contact resistance(接觸電阻):
初始值:< 10mΩ
調節后:< 20mΩ
Insulation resistance(絕緣電阻):調節后 > 2GΩ
機械特性
Contact durability(觸點耐用性):1000 次循環
Contact forces(接觸力):
接合:0.7N max
分離:0.06N min
Contact retention(觸點保持力):> 6N
Fixing Hardware torque(固定硬件扭矩):Screw - Lok 16cNm
環境特性
Temperature cycling(溫度循環):-65℃ 至 +200℃
Humidity(濕度):25℃ - 65℃ / 89% - 94% 濕度,持續 6 天
Vibration(振動):
正弦振動:15g / 10Hz - 2000Hz - 10Hz,20 分鐘 / 軸
每軸 4 小時,三軸向總計 12 小時
Shock(沖擊):
峰值加速度:100g(正常持續 6ms)
波形:Sawtooth(鋸齒波)
Nicomatic是一家全球領先的微型連接器、復雜電纜組件和子系統集成商,專注于為高科技領域的復雜電子系統提供定制化的互連解決方案。公司總部位于法國,產品廣泛應用于航空航天、醫療、工業自動化、汽車、能源和消費電子等多個行業,以其高可靠性、創新性和高性能的連接器產品而享有盛譽。深圳市立維創展科技有限公司優勢代理銷售Nicomatic連接器,更多型號及選型方案請咨詢客服。
