Glenair MWDM2L-25PCBRP-.110直角通孔D-sub連接器插頭

發布時間：2025-09-26 08:44:16     瀏覽：2156

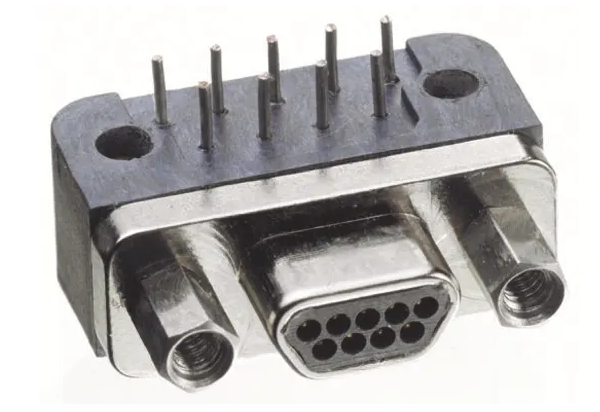

　　1.型號系列：Glenair MWDM-CBR(直角通孔型)

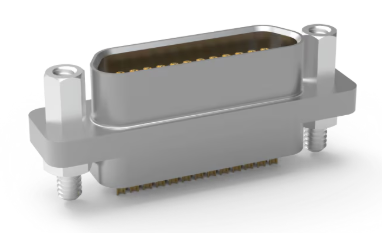

Glenair MWDM2L-25PCBRP-.110直角通孔D-sub連接器插頭

　　2.核心特性：

　　高性能：鍍金TwistPin觸點，接觸電阻≤8mΩ

　　安裝方式：支持面板后置安裝(最大面板厚度0.125英寸)

　　環保選項：提供RoHS兼容的鍍金端子(默認錫鉛焊料涂層)

　　外殼材質：鋁合金/不銹鋼，可選鍍鎘、鍍鎳等處理

　　電流承載能力：3A(600V AC，海平面)

　　絕緣電阻：≥5000MΩ

　　工作溫度：-55°C ~ +150°C

　　機械強度：耐沖擊50g，振動20g

　　觸點：9/15/21/25/31/37/51/69/75/100/130針(分公頭Pin/母頭Socket)

　　端子長度公差：±0.015英寸(如.110"、.125"等選項)

　　3.機械結構與安裝

　　(1)面板安裝選項：

　　標準后置安裝：支持厚度≤0.125英寸面板

　　Jackpost型號：R1(0.032")至R6(0.125")

　　(2)PCB布局關鍵尺寸：

　　安裝孔直徑：9-51針φ0.096"(2.44mm)，75-130針φ0.125"(3.18mm)

　　法蘭固定孔：多組φ0.100"(2.54mm)孔位，間距詳見布局圖

　　(3)方向性設計：

　　提供公頭(Pin)和母頭(Socket)兩種PCB布局圖紙，含精確坐標標注

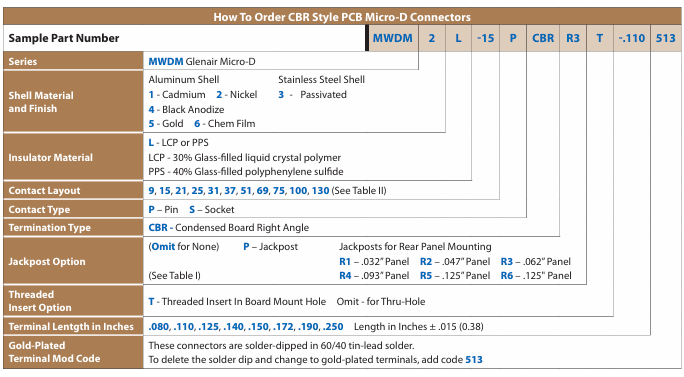

訂購指南


Glenair連接器是全球知名的高端品牌，廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司，授權代理銷售Glenair產品，并提供技術支持。歡迎咨詢。
