QT1123L80M-32.768KHz CMOS低電流高溫RTC晶振芯片

發布時間：2025-02-12 09:20:48     瀏覽：1638

　　QT1123L是一款由Q-Tech公司生產的高性能實時時鐘(RTC)芯片，專為高溫應用環境設計，具備低功耗、高穩定性和多種功能，能夠為各種需要精確時間記錄和數據存儲的設備提供可靠的時鐘解決方案。

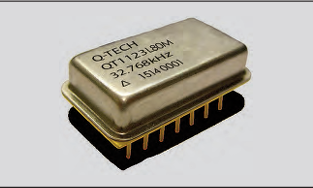

QT1123L80M-32.768KHz CMOS低電流高溫RTC晶振芯片

　　特性：

　　輸出頻率：32.768kHz

　　工作電壓：3.3Vdc ±10%

　　最大工作電壓：+5Vdc

　　寬工作溫度范圍：-55°C至+185°C

　　存儲溫度范圍：-62°C至+150°C

　　工作電流：在25°C時為65μA典型值，最大180μA(在185°C時)

　　輸出電流：±1mA最小

　　低電流：在+25°C時為90μA

　　輸出電壓：Voh = 2.4Vdc最小，Vol = 0.1 × Vdd最大

　　輸出波形：典型上升時間和下降時間分別為20ns和100ns

　　啟動時間：最大10μs

　　重量：3.4克典型值，最大14.2克

　　提供報警功能、中斷功能和電源故障檢測與電池備份切換。

　　應用：適用于數據記錄和實時時鐘功能。

　　接口與通信

　　SPI總線接口：采用標準的SPI(Serial Peripheral Interface)總線接口，支持快速的數據通信，便于與微控制器等主設備連接，實現對時鐘芯片的讀寫操作。

　　多種輸出頻率選擇：通過時鐘控制寄存器的設置，可以選擇不同的輸出頻率，包括XTAL(原始晶振頻率)、XTAL/2、XTAL/4、XTAL/8、1Hz、2Hz、50Hz或60Hz等，滿足不同應用場景的需求。

　　封裝與引腳

　　封裝材料：采用Kovar材料封裝，具有良好的機械性能和抗腐蝕性，適合在惡劣環境下長期使用。

　　引腳功能豐富：提供多種功能引腳，包括CPU復位輸出(CPUR)、時鐘輸出(CLK OUT)、串行時鐘輸入(SCK)、主設備數據輸出/從設備數據輸入(MOSI)、主設備數據輸入/從設備數據輸出(MISO)、芯片使能輸入(CE)、接地(GND)、振蕩器輸出(OUT)、電池電源(VBATT)、中斷輸出(INT)和上電復位(POR)等，滿足不同的連接和控制需求。

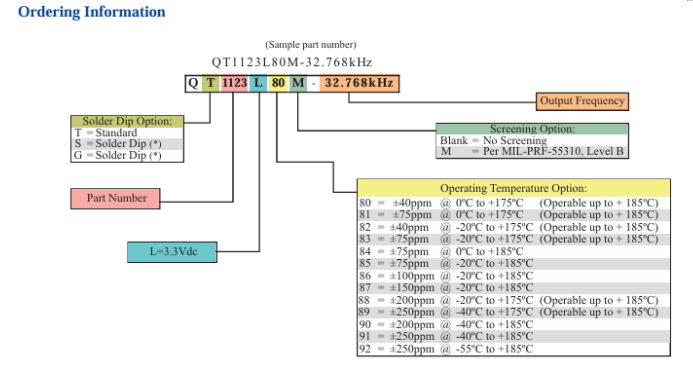

訂購指南：


深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
