Statek CX18SHG1CSM1 AT-Cut石英晶體：高性能頻率控制組件

發布時間：2024-11-29 09:43:01 瀏覽：2469

Statek CX18SHG1CSM1 AT-Cut石英晶體

　　Statek公司生產的CX18 AT-Cut石英晶體是一款高性能的頻率控制組件，專為需要高可靠性的應用而設計。以下是該產品的詳細介紹：

　　產品概述

　　型號：CX18 AT-Cut Crystal

　　頻率范圍：覆蓋30 MHz至100 MHz。

　　封裝類型：采用小型高沖擊石英晶體封裝。

　　核心特性

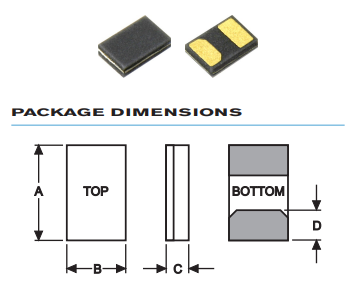

　　封裝尺寸：提供四種不同尺寸(A, B, C, D)，。

　　高沖擊和振動存活：設計用于承受極端的物理沖擊和振動。

　　氦氣密封外殼：提供額外的保護，防止環境因素影響晶體性能。

　　長期老化特性：優秀的長期穩定性，減少維護和更換的需要。

　　寬溫度范圍：能夠在廣泛的溫度范圍內穩定工作，從-55°C至+125°C。

　　應用領域

　　醫療設備：如醫療遙測、心臟節律管理、神經刺激器等。

　　軍事和航空：適用于航空電子設備、駕駛艙儀表、數據通信等。

　　工業和通信：包括通信系統、發射器、脈沖發生器等。

　　技術規格

Fundamental Frequency	32.0 MHz	49.0 MHz
Motional Resitance R? (Q)	60	45
Motional CapacitanceC? (fF)	1.0	1.2
Quality Factor a	80,000	60,000
Shunt Capacitance Co(pF)	0.5	0.5
Calibration Tolerance1	±50 ppm to±10 ppm
Load Capacitance	Customer specified (9 pF standard)
Drive Level	100 μW MAX
Frequency-Temperature Stability1,2,3	±50 ppm to±10 ppm(Commercial) ±50 ppm to ±20 ppm (Industrial) ±50 ppm to ±30 ppm(Military)
Aging,First Year4	3 ppm MAX
Shock Survival	Up to 75,000 g,0.3 ms,y sine
Vibration Survival?	20 g,10-2,000 Hz swept sine
Operating Temperature Range3	-10℃ to +70℃(Commercial) -40℃ to +85℃ (ndustrial) -55℃ to+125℃ (Military)
Storage Temperature Range3	-55℃ to +125℃
Max Process Temperature	260℃ for 20 seconds
Moisture Sensitivity Level(MSL)	This component is hermetically sealed and is not moisture sensitive.
