EZ-PT86相位穩定同軸電纜EZ Form Cable
發布時間:2024-11-06 09:14:21 瀏覽:1532

特點與優勢:

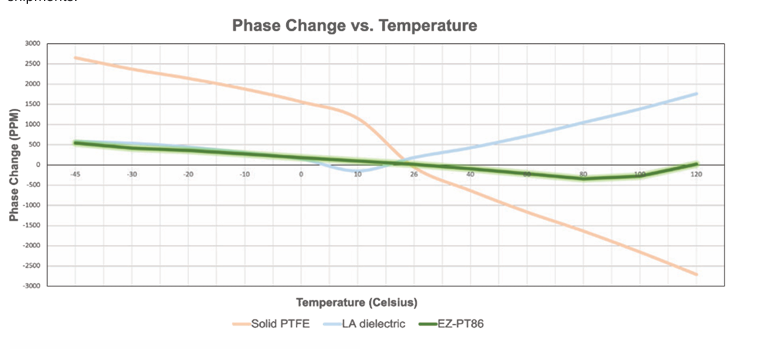

出色的溫度相位穩定性
沒有標準介質中發現的“特氟龍?膝”效應
提供銅或鋁護套
提供多種鍍層選項
提供.086英寸配置的定制電纜組件
提供.086英寸半剛性散裝電纜
AS9100D認證:
EZ Form Cable 的 EZ-PT86 相位穩定半剛性電纜是該公司在半剛性電纜技術上的最新突破。該產品已通過AS9100D認證,確保其符合航空航天和國防工業的高質量標準。
機械特性:
內導體直徑:0.0226英寸
介質直徑:0.065英寸
外導體直徑:0.086英寸
內彎曲半徑:最小0.250英寸
重量:每100英尺1.4磅
工作溫度:-55°C至+125°C
電氣特性:
特性阻抗:標稱50歐姆
傳播速度:標稱81%
介質常數:1.47
耐電壓:5000Vrms
電暈熄滅電壓:1500Vrms
最大工作頻率:79GHz
| Typical Attenuation and Power | ||
| Frequency(GHz) | db/100 ft | Power(watts CW) |
| 0.5 | 14.7 | 300 |
| 1.0 | 21.1 | 235 |
| 5.0 | 49.9 | 105 |
| 10.0 | 73.4 | 73 |
| 18.0 | 102.9 | 54 |
| Part Number | Outer Conductor Material | Plating |
| EZ-PT86 | Copper | N/A |
| EZ-PT86-SP | Copper | Silver |
| EZ-PT86-TL | Copper | Tin-lead |
| EZ-PT86-TP | Copper | Tin |
| EZ-PT86-AL-SP | Aluminum | Silver |
| EZ-PT86-AL-TL | Aluminum | Tin-lead |
| EZ-PT86-AL-TP | Aluminum | Tin |
EZ Form 電纜提供一流的客戶服務,靈活且反應迅速,從快速報價到業內最短的交貨時間。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
推薦資訊
Glenair的806系列多端口射頻圓形連接器專為軍事和工業應用設計,提供1至29個觸點,尺寸可選8、12或16。型號包括806-072插頭連接器、806-073壁掛式插座、806-079直插式插座、806-080鎖緊螺母插座、806-083-02密封隔板直通式進料式面板安裝、806-083-07密封隔板直通式進料式鎖緊螺母支架、806-083-13密封隔板直通式進修式焊接安裝。

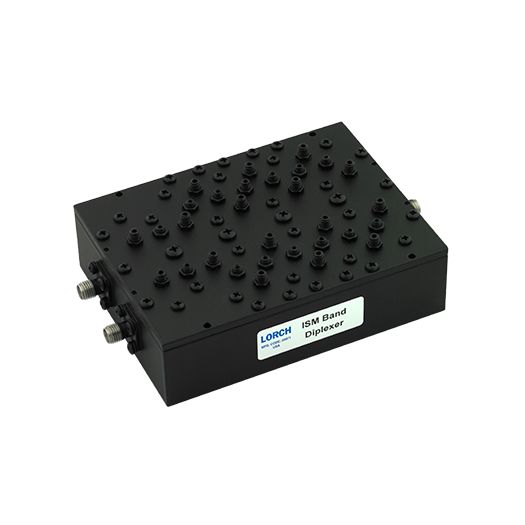

Hypertronics?生產的無線產品包括發射濾波器、接收濾波器、雙工器、諧波抑制濾波器和集成組件。這些產品是根據嚴格的規范設計的,主要用于基礎設施環境。Hypertronics產品類別標準和現成的可用性為電信行業提供了一個經濟高效的解決方案。
