Linear Systems 3N163/3N164 P溝道MOSFET

發布時間：2024-07-23 09:02:08     瀏覽：2907

　　3N163和3N164是Linear Systems增強型P溝道金屬氧化物半導體場效應晶體管(MOSFET)，以其非常高的輸入阻抗、高柵極擊穿電壓、快速切換和低電容特性而著稱。這些特性使得它們在電子電路中非常受歡迎。

Linear Systems 3N163/3N164 P溝道MOSFET

　　特點

　　非常高的輸入阻抗

　　高柵極擊穿電壓

　　超低漏電流

　　快速切換

　　低電容

　　最大額定值

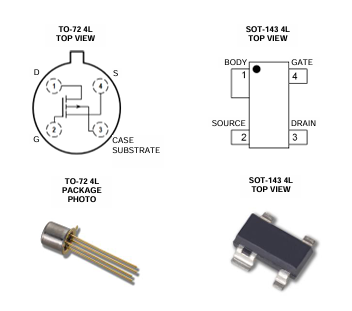

　　封裝：提供了TO-72和SOT-143兩種封裝形式

　　規格參數：

ELECTRICAL CHARACTERISTICs @25℃ (unless otherwise noted)
SYMBOLCHARACTERISTIC3N1633N164UNITSCONDITIONS

Gate Leakage CurrentMINMAXMINMAXpAVGs=-40V,Vos=0(3N163),Vso=0V
Gss
-10
-10

TA=+125℃
25
-25 Vgs=-30V,Vos=0(3N164),Vsa=0V
BVpssDrain-Source Breakdown Voltage40
30
lo=-10μA Vgs=0,Vas=0
BVspsSouce-Drain Breakdown Voltage40
30
Vls=-10μA Vgo=0,Vep=0
VGsmThreshold Voitage-2.0 -5.0 -2.0 -5.0 Vos=VGs lo=-10μA,Vss=0V
VGsGate Source Voltage (on)-3.0 -6.5 -3.0 -6.5 Vos=-15V lo=-0.5mA,Vsa=0V
lossZero Gate Voltage,Drain Current (off)
-200
-400 pAVos=-15V Vgs=0,Vsa=0V
lsDsZero Gate Voltage,Source Current
-400
800 Vso=-15V Vgs=0,VoB=0V
RpsionDrain-Source on Resistance
250
300 ohmsVgs=-20V lo=-100μA,Vsg=0V
lptomOn Drain Current-5.0 30 -3.0 30 mAVos=-15V VGs=-10V,Vse=0V
gisForwardTransconductance2.0 4.0 1.0 4.0 mSVos=-15V lo=-10mA f=1kHz
9ogOutput Admittance
250
250 μS
CsInput Capacitance-Output Shorted
3.5
3.5 pFVos=-15V  lo=-10mA1f=1MHz
CssReverse Transfer Capacitance
0.7
0.7
CossOutput Capacitance Input Shorted
3.0
3.0

相關推薦：

JFET雙通道放大器Linear Systems

JFET單通道放大器Linear Systems

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。
