XCA204A0K1MR降壓DC-DC電源模塊TOREX

發布時間:2024-07-04 09:24:06     瀏覽:2579

  XCA204A0K1MR是由Torex公司生產的一款高性能同步降壓DC/DC電源模塊。這款轉換器設計用于將較高的輸入電壓降低至較低的輸出電壓,適用于多種電子設備的電源管理需求。

XCA204A0K1MR降壓DC-DC電源模塊TOREX

  該模塊的主要特點包括:

  1. 工作電壓范圍:XCA204A0K1MR的工作電壓范圍為4.5V至18.0V,這使得它能夠適應多種輸入電壓條件。

  2. 內置Nch-Nch驅動FET:模塊內部集成了N溝道MOSFET作為驅動器,這有助于提高轉換效率和簡化外部電路設計。

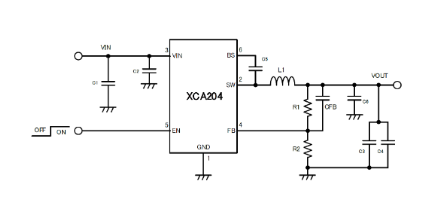

  3. 輸出電壓可調:通過外部電阻R1和R2,用戶可以將輸出電壓設置在0.8V至0.65×VIN或最高7.0V之間,提供了靈活的電壓調節能力。

  4. 工作頻率:該模塊的工作頻率為700kHz,這有助于減小外部元件的尺寸并提高轉換效率。

  5. 控制方式:采用PWM/PFM自動切換控制方式,根據輸出電流的需求在PWM(脈寬調制)和PFM(脈沖頻率調制)之間自動切換,以實現在不同負載條件下的高效率轉換。

  6. 軟啟動時間:內部固定的軟啟動時間為1.3ms,有助于減少啟動時的電流沖擊。

  7. 保護功能:內置欠壓鎖定(UVLO)功能,當輸入電壓降至4.1V以下時,會自動關閉驅動FET以保護電路。此外,還具備過流保護和熱關斷功能,確保在異常情況下設備的安全運行。

規格參數:


輸入電壓
4.5V~18V (絕對最大20V)
輸出電壓0.8V ~ 0.65×VIN 或7V Max
FB電壓0.765V ±3.0%
輸出電流3.0A
工作頻率700kHz
控制方式PWM/PFM 自動切換
效率92%
內部功率 MOSFETHigh-side 85mΩ
Low-side 45mΩ
軟啟動時間1.3ms
保護功能UVLO
電流限制
熱關斷
電容對應陶瓷電容
工作環境溫度-40℃ ~ 85℃
環保相關符合歐盟 RoHS 指令,無鉛

  XCA204A0K1MR適用于多種應用場景,包括機頂盒、便攜式電視、液晶電視和AP路由器等,為這些設備提供穩定可靠的電源解決方案。

更多Torex DCDC降壓轉換器可咨詢立維創展
