X26001-NT-F-K固定片式電感器Vanguard Electronics

發布時間：2024-05-31 09:19:42 瀏覽：2508

　　26000系列固定片式電感器由Vanguard Electronics提供，已獲得MIL-PRF-83446 T級認證。其電氣規格包括電感范圍0.010μH至10μH，標準電感公差±10%，耐焊接熱260°C持續10秒，工作及存儲溫度范圍-55°C至125°C，溫度上升最大30°C，溫度系數根據型號不同為±125 PPM/°C或±80 PPM/°C。

X26001-NT-F-K固定片式電感器Vanguard Electronics

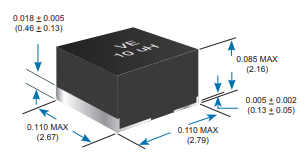

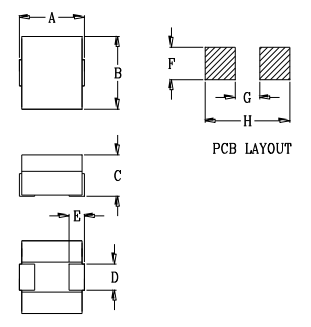

　　特點包括封裝形式、內部焊接終端、錫鉛涂磷青銅終端材料，可選鍍金端子，提供帶狀包裝，推薦安裝技術包括回流焊、蒸汽相焊接、導電環氧樹脂和線鍵合。

　　應用等級包括空間等級、高溫等級、商業等級及ESA標準。產品提供無翼片和有翼片版本，滿足不同安裝需求。性能圖顯示Q值范圍50至60，電流額定值87mA至750mA。該系列電感器適用于高可靠性和嚴格環境要求的電子應用。

型號：

WITH TAB TERMINATIONS		WITHOUT TAB TERMINATIONS
M83446/05 Dash No.	VE P/N	M83446/05 Dash No	VE P/N	nductance uH)	Q (Min)	Q (Typ)	Test Freg (MHz	SRF Min (MHz)	DCR Max Ohms)	Curren Max (mA
01 26000		-38 26000-NT		0.010 50 55 150 2000 0.025 750
-02 26001		-39 26001-NT		0.012 50 55 150 2000 0.025 750
-03 26002		40 26002-NT		0.015 50 55 150 1800 0.040 750
-04 26003		41 26003-NT		0.018 50 55 150 1500 0.040 750
-05 26004		42 26004-NT		0.022 45 50 100 1400 0.040 750
-06 26005		43 26005-NT		0.027 45 50 100 1200 0.040 750
-07 26006		-44 26006-NT		0.033 47 55 100 1200 0.050 640
-08 26007		45 26007-NT		0.039 47 55 100 1200 0.070 600
-09 26008		46 26008-NT		0.047 47 55 100 1000 0.080 550
-10 26009		47 26009-NT		0.056 47 55 100 900 0.090 520
-11 26010		48 26010-NT		0.068 47 55 100 900 0.100 480
-12 26011		49 26011-NT		0.082 47 55 100 750 0.110 470
-13 26012		-50 26012-NT		0.10 47 55 50 700 0.110 470
-14 26013		-51 26013-NT		0.12 47 55 50 600 0.110 470
-15 26014		-52 26014-NT		0.15 47 55 50 500 0.120 450
-16 26015		-53 26015-NT		0.18 51 60 50 450 0.140 430
-17 26016		-54 26016-NT		0.22 51 60 50 420 0.20 350
-18 26017		-55 26017-NT		0.27 51 60 50 400 0.25 310
-19 26018		-56 26018-NT		0.33 51 60 50 320 0.30 280
-20 26019		-57 26019-NT		0.39 47 55 50 270 0.45 240
-21 26020		-58 26020-NT		0.47 47 55 25 250 0.50 230
-22 26021		-59 26021-NT		0.56 52 60 25 200 0.55 220
-23 26022		-60 26022-NT		0.68 52 60 25 180 0.58 210
-24 26023		61 26023-NT		0.82 52 60 25 150 0.60 200
-25 26024		-62 26024-NT		1.0 52 60 25 120 0.65 190
-26 26025		-63 26025-NT		1.2 42 50 7.9 110 0.75 180
-27 26026		-64 26026-NT		1.5 42 50 7.9 100 1.1 160
-28 26027		-65 26027-NT		1.8 48 55 7.9 95 1.2 150
-29 26028		-66 26028-NT		2.2 48 55 7.9 90 1.3 140
-30 26029		-67 26029-NT		2.7 48 55 7.9 65 1.5 130
-31 26030		-68 26030-NT		3.3 48 55 7.9 55 1.8 120
-32 26031		-69 26031-NT		3.9 48 55 7.9 45 2.0 110
-33 26032		-70 26032-NT		4.7 48 55 7.9 43 2.3 100
-34 26033		-71 26033-NT		5.6 48 55 7.9 40 2.5 100
-35 26034		-72 26034-NT		6.8 46 53 7.9 38 2.6 98
-36 26035		-73 26035-NT		8.2 46 53 7.9 35 2.8 95
-37 26036		-74 26036-NT		10.0 46 53 7.9 33 3.3 87

更多Vanguard Electronics相關產品請訪問立維創展官網。
