LV5T5000XMCA2RX低相位噪聲石英晶振Wi2Wi(PDI)

發布時間：2024-04-03 09:38:31 瀏覽：2304

　　PDI LV5系列是一款高性能時鐘振蕩器，主要特點在于其極低的相位抖動和卓越的相位噪聲。產品以密封包裝形式提供，確保了產品的穩定性和耐用性。


　　該晶振的輸出類型為LVDS，能夠滿足多種信號傳輸需求。其工作頻率范圍覆蓋從40MHz到200MHz，能夠滿足不同應用場景的需求。在尺寸方面，LV5T5000XMCA2RX的尺寸為5.00mm x 3.20mm x 1.20mm，緊湊的設計使其易于集成到各種設備中。它的主要規格包括頻率范圍從40.0000MHz到200.0000MHz，輸出電壓水平在指定范圍內，并具有多種操作選項和定制選擇。

Paramete		Supply Voltage*1(±5%)		Units
		3.3	2.5	V
Frequency Range*1		40.000000 to 200.000000		MHz
Frequency Stahiliy	4l Causes(Maximum)	Per Option		ppm
Temperature Range*	Operating	Per Option		“C
	Storage	55 to+125		“C
Supply Current (Maximum)		40		mA
Output		Differential LVDS Squarewave
Load (Typical)	Between Output and Comp Output	100		Ω
Duty Cycle (Maximum)	50%Vcc	45/55		%
Rise/Fall Times (Maximum)	Rise Time (20%to 80%Vcc)	0.4		n5
	Fall Time (80%to 20%Vcc)	0.4
Start up Time (Maximum		10.0		mS
Output Voltage Levels	High Voh (RL=100Ω	1.43 Typical,1.60 Maximum		V
	Low Vol (RL=100Ω)	0.90 Minimum,1.10 Typical
Differential Voltage		250 Min,350 Typ,450 Max		mV
Pin 1 (Tri-State)(Option	High (See below)or Open	Enable
	Low (See below)*3	Disable
	High Value (Minimum)	70		%Vcc
	Ow Value (Maximumi*	30		%Vcc
	Disable Current (Typical) *3	10		uA
	Enable Delay Time (Maximum)	2.0		m5
	Disable Delay Time (Maximum)	0.2		uS
ntegrated Phase Jitter (RMS)	12KHz to 20MHz	0.3 Typical,1.0 Maximum		p5
Phase Noise (Typical)	@10KHz Offset	-138		dBc/H
	@100KHz Offset	-144

　　在相位穩定性方面，產品提供了詳細的頻率穩定性參數，并且可以在多種溫度范圍內穩定工作。　除了基礎規格外，該產品還具有一些特殊功能，如三態引腳和LVDS引腳，提供了更靈活的連接方式。啟動時間、上升/下降時間以及集成相位抖動等性能指標也都有明確的數值范圍。

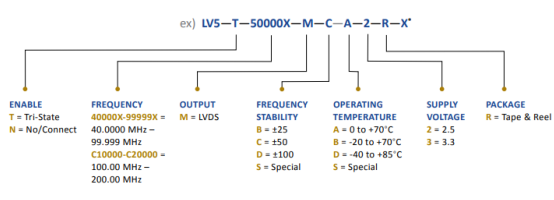

訂購指導：

相關推薦：

Wi2Wi TCX系列高穩定性高沖擊TCXO

Wi2Wi(PDI)恒溫晶體振蕩器OCXO

Wi2Wi(PDI)溫度補償晶體振蕩器TCXO

更多Wi2Wi 晶振晶體相關產品信息可咨詢立維創展。
