　　Focus microwave的機電滑桿調諧器自1985年以來一直以原型形式用于射頻行業，并自1989年以來作為最終產品使用。多年來，我們一直在努力和重新設計我們的調諧器，使它們成為市場上最通用，用戶友好和可靠的調諧器。焦點調諧器的設計遵循一個簡單而堅固的原則:它們由兩個精確硬化和接地的平行軸組成，精確地引導由帶梯形螺紋的中心絲杠控制的馬車。車廂滑動的特氟龍涂層軸承，減少摩擦和消除噪音。一個非常精確的不銹鋼垂直軸，每個電機步長1.5至3微米的分辨率位于每個車廂內，用于控制每個探頭的垂直位置。通過使用彈簧加載的水平和垂直運動消除了車廂內的隙。

射頻探頭定位在調諧器板線內

　　同步帶用于從水平和垂直電機傳遞運動，從而減少振動。通過調整水平電機上絲杠的螺距和定時滑輪的尺寸，我們能夠微調步進分辨率從3到50 μ m，因此相同的齒輪可以在200MHz到110GHz范圍內使用。100MHz和新的200MHz調諧器(型號iCCMT-101，-201， -301和-302)使用更大的步長和皮帶傳動代替絲杠，允許在保持相同精度的同時提高十倍的調諧速度。

　　射頻探頭的設計和質量對機電調諧器至關重要。Focus生產兩種類型的探頭:與平板墻進行接地接觸的探頭和非接觸式探頭。長期測試表明，兩種探針類型之間幾乎沒有區別。

　　根據頻率范圍和應用，探頭由鋁、黃銅或青銅制成。我們的探頭(slugs)在同軸調諧器中工作在100 MHz和67GHz之間，在波導(Ka, Q, V和w波段)調諧器中工作高達110GHz。接觸探頭的磨損可以忽略不計。使用這種技術的調諧器已經運行了20多年。

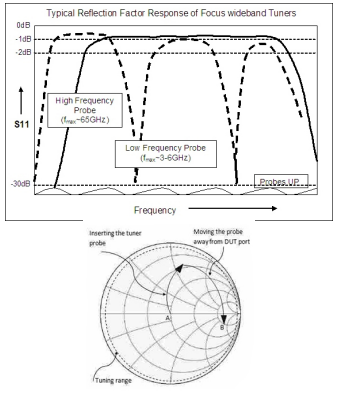

　　當探頭遠離測試端口時，平板線的位置可以補償插入損失，從而提供完美的調諧圈。

　　自1990年以來，Focus一直在開發簡化的調諧器控制機制，從而消除了笨重和過時的外部控制器。從一個笨重的外部控制器(1992年廢棄)開始，我們接著使用ISA卡，PCI卡，USB控制器，最后使用我們新的集成iTuner微處理器進行LAN (TCP/IP)控制控制。

　　焦點特點是其調諧器的可重復性和調諧精度。重復性是指探針多次放置在同一組位置時產生的射頻誤差。調諧精度是指探針定位時的射頻誤差，例如合成一組用戶定義的(內插的)阻抗。

　　發貨前焦點調諧器經過嚴格的燃燒和QA過程超過24小時和可重復性測試之前和之后在幾個頻帶內的頻率。對焦調諧器的可靠性非常好。早在1990年生產的設備仍在無故障運行，并由Focus升級為iTuners。

單探頭調諧器的調諧機制(CCMT和MRT模型)

iCCMT-608內部力學及組裝(0.8-6GHz，單探頭，雙電機)

iMPT-1818-TC內部力學與裝配 (1.8-18GHz，雙轎廂，6個探頭，9個電機)
