ADI晶圓AD8229

發布時間：2022-07-11 17:07:06 瀏覽：2646

AD8229是款超低噪音差分放大器，適用于在大共模電壓和高溫度前提下檢測小信號。

AD8229專業針對高溫工作環境而設計制作，并選用介質隔離工藝技術，以避免高溫度時形成漏電流。所選設計制作架構能夠補償高溫度時的低VBE電流電壓。

AD8229善于檢測細微數據信號，可提供行業內技術領先的1nV/√Hz輸入噪聲性能。AD8229具備高共模抑制比（CMRR），可避免電磁干擾破壞數據收集。CMRR伴隨著增益值增強而增強，能夠在需要的時候提供高控制性能。

AD8229是現階段較快的差分放大器之一。選用電流反饋型架構，能夠在高增益時提供高帶寬，例如，G=100時，帶寬為1.2MHz。該架構模式中還包括適用于改善輸入瞬變大數據信號的建立時間的電源電路。AD8229具備優異的失幀性能，能夠用于振動分析等要求嚴格的應用中。

增益值通過單個電阻設定，增益值范圍為1至1000。客戶能夠利用參考管腳使輸出電壓偏移。與模數轉換器端口時，此特性會很有用。

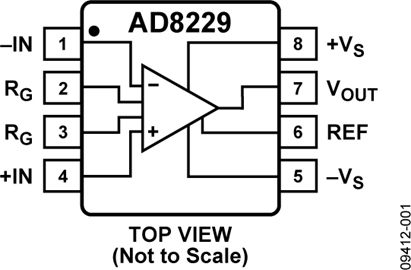

針對要求嚴格的應用，AD8229提供8引腳側面釬焊陶瓷雙列直插式封裝（SBDIP）。針對空間受限制的應用，AD8229提供8管腳標準封塑中小型封裝（SOIC）。

AD8229還提供已知優良的裸片。

特性與優勢

操作溫度高達210°C

低噪音

--輸入噪聲：1nV/√Hz

--輸出噪聲：45nV/√Hz

高共模抑制比(CMRR)

--128dB（最小值，G=100）

--80dB（最小值，5kHz，G=1）

優異的交流規格

--帶寬：15MHz(G=1)

--帶寬：1.2MHz(G=100)

--壓擺率：22V/μs

--總諧波失真（THD）：130dBc（1kHz，G=1）

多項功能

--±4V至±17V雙電源供電

--增益值通過單個電阻設定（G=1至1000）

--環境溫度：

SBDIP封裝：?40°C至+210°C

SOIC封裝：?40°C至+175°C

應用

井下儀表設備

惡劣環境下的數據收集

廢氣檢測

振動分析

ADI公司擁有全球最佳的模擬芯片技術，同時擁有品類豐富的芯片設計專利，其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司，優勢渠道提供ADI晶圓產品Waffle,專業此道，歡迎合作。

詳情了解ADI晶圓請點擊：/brand/68.html
