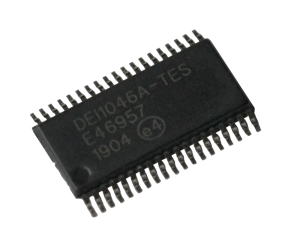

DEI線路接收器DEI1046A

發布時間：2022-07-05 16:38:05     瀏覽：2192

DEI線路接收器DEI1046A是款BiCMOS元器件，包括8個差分線路接收器。每個接收器渠道將輸入的ARINC429數據總線信號（三電平RZ雙極差分調配）轉化為一對TTL/CMOS邏輯性輸出。每個渠道單獨運轉并滿足ARINC429數字信息傳輸規范的需求。該設備設計適用于在高噪音環境中運行。

在+/-20V共模電壓范圍內接收輸入，DEI線路接收器DEI1046A提供超出2V的遲緩。電路速率根據優化以操控高頻率瞬變。DEI1046A為內嵌系統測試提供邏輯性電平檢測輸入。它們強行所有8個接收器的輸出為規定的零、一或空狀態。當元器件處在測試模式時，ARINC輸入被忽略。

DEI線路接收器DEI1046A有一個檢測端口，可操控所有8個渠道。ARINC輸入管腳設計有內部保障，不會因DO1603級管腳注入的光線引發的瞬變而受損。該保障選用片上高阻值電阻器，以最大限度地降低IR發熱和高壓電介質隔離，以承擔電壓瞬變。

DEI線路接收器DEI1046A根據在輸入和接地之間增加外界TVS元器件，或者在ARINC總線和IC/TVS連接點之間增加TVS元器件以及串聯功率電阻，能夠實現更高的保護級別。串聯電阻降低了TVS的功率需求和規格尺寸。電阻值高至10kΩ是有效的。


特征

8路ARINC429轉TTL/CMOS邏輯性線接收器

DEI1046-T_S-G和HI-8456PS_的直接代替品

選用+5V±10%或3.3V±10%單電源供電

ARINC輸入內部保障DO-1603級管腳注入的雷電需求

ARINC輸入可承擔輸入上的115Vac意外短路故障

在高噪音環境中運行

輸入公用電壓范圍：±20V

最小2V輸入遲緩

高輸入電阻允許應用外界串聯電阻器來兼容：

超出3級的防雷保護

誤隔離

封裝：38LTSSOP，4.4mm核心

屬性

溫度范圍：-55到85

產品封裝形式：38TSSOPG

頻道：8

配電范圍：3.35

封裝形式：表面貼裝

JEDEC:MO-153-BD-1

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //www.qdurl.cn/public/brand/53.html



Part #

Temp Range

Product Package Type

DEI1046A-TES-G

-55 to 85

38 TSSOP G

DEI1046A-TMS-G

-55 to 125

38 TSSOP G

DEI1046-TES-G

-55 to 85

38 TSSOP G
